Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Số mô hình: | HYT | Kích thước (L * W * H): | 3150 * 2600 * 6050 |
|---|---|---|---|
| Vôn: | 220V / 380V / 600V | Công suất động cơ (kw): | 30kw |
| Hành trình trượt (mm): | 200mm | tốc độ làm việc: | 10-24mm / s |
| Áp suất danh nghĩa (kn): | 360kN | Lực lượng trở lại (KN): | 300kN |
| Trọng lượng (T): | 70T | Dịch vụ sau bán hàng: | Dịch vụ bảo trì và sửa chữa hiện trường |
| Điểm nổi bật: | thiết bị tạo tee,máy tạo tee thép |
||

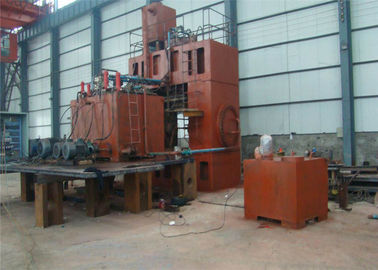

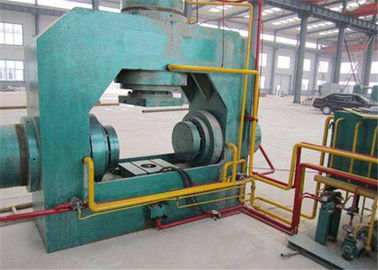

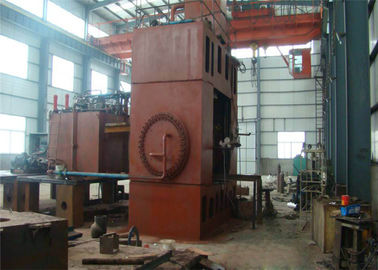

Chứng chỉ CE ISO thép carbon và máy ép thủy lực cán nguội bằng thép không gỉ
máy tee chủ yếu là máy bơm dầu, động cơ, hộp điều khiển PLC, bồn chứa nước, thành phần khuôn mẫu tương ứng. Thân máy xem thuộc sản phẩm phi tiêu chuẩn nên không có thông số kỹ thuật và mô hình chi tiết, chúng tôi có thể tùy chỉnh máy ba chiều theo theo yêu cầu của khách hàng. Đường kính của tee là 21mm-630mm và độ dày của thành là 3mm-20mm. Sự khác biệt về chức năng tee cơ khí và chức năng tee thông thường. tee cơ khí được chia thành tee cơ học rãnh và tee cơ khí vít. Nó có thể được sử dụng để kết nối ống nhánh trực tiếp trên ống thép, và có nhiều ứng dụng trên thiết bị ống chữa cháy và ống phun. Trong nhu cầu chuyển hướng hoặc hợp lưu có thể sử dụng tee cơ học. Phương pháp thiết bị đầu tiên trong ống thép có lỗ máy mở lỗ, sau đó lỗ ba thẻ cơ khí, lỗ bằng vòng đệm dọc theo thành ống. Kết nối dây ba chiều cơ khí và rãnh loại 2. Khi kết nối ba kết nối cơ khí, khe hở giữa ba cơ khíCần kiểm tra các kết nối và lỗ ical. Khoảng cách lỗ tee cơ khí không được nhỏ hơn 1m.
| Sự chỉ rõ | Đơn vị | HYT-315 | HYT-500 | HYT-1000 | HYT-1500 | HYT-2000 | HYT-4000 | |
| Phạm vi OD Tee | lnch | 1 ~ 4 | 3 ~ 6 | 4 ~ 8 | 8 ~ 12 | 10 ~ 16 | 20 ~ 28 | |
| Bậc thầy hình trụ | Lực bình thường | KN | 3150 | 5000 | 10000 | 15000 | 20000 | 40000 |
| Đột quỵ công việc | mm | 450 | 480 | 610 | 670 | 800 | 1200 | |
| Đi xuống tốc độ | mm / s | 60 | 80 | 80 | 80 | 80 | 80 | |
| Tốc độ tiến lên | mm / s | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | 8 ~ 12 | |
| Quay lại tốc độ hành trình | mm / s | 80 | 100 | 100 | 100 | 100 | 100 | |
| Bên hình trụ | Lực bình thường | KN | 3150 | 5000 | 8000 | 12500 | 18000 | 40000 |
| Đột quỵ công việc | mm | 300 | 320 | 340 | 360 | 410 | 500 | |
| Tốc độ nâng cao | mm / s | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | 10 ~ 15 | |
| Quay lại tốc độ hành trình | mm / s | 60 | 60 | 60 | 60 | 60 | 60 | |
| Đẩy ra hình trụ | Lực bình thường | KN | 300 | 400 | 500 | 630 | 1500 | 2000 |
| Đột quỵ công việc | mm | 300 | 300 | 400 | 450 | 550 | 700 | |
| Bàn làm việc khu vực hiệu quả | Phải và trái | mm | 550 | 750 | 900 | 1200 | 1400 | 1800 |
| Trước và sau | mm | 400 | 580 | 800 | 1000 | 1200 | 1500 | |
| Khoảng cách tối đa từ khối trượt đến bàn làm việc | mm | 190 | 250 | 370 | 460 | 520 | 650 | |
| Cao tâm của hình trụ bên | mm | 980 | 1100 | 1350 | 1800 | 1900 | 2500 | |
| Công suất động cơ | KW | 30 | 45 | 74 | 110 | 220 | 330 | |
Công nghệ máy tạo hình răng là sử dụng phôi trắng làm nguyên liệu thô, bằng cách tạo áp suất chất lỏng trong khoang ống và tác dụng tải trọng theo hướng trục, làm cho nó biến dạng dẻo trong khoang khuôn, thành ống và bề mặt bên trong của Khuôn mẫu, để có được công nghệ tạo hình của các bộ phận hình dạng yêu cầu. duy trì độ dày thành đồng nhất tại thời điểm này, sau đó tăng áp lực, buộc các phụ kiện khớp khuôn, các vật liệu tròn biến dạng kéo, thành ống mỏng dần, cuối cùng có được tee.
Nguyên tắc tạo hình của máy tạo hình tee: đầu tiên, đặt ống trống vào khoang khuôn dưới, ấn đầu đẩy pít tông vào cả hai đầu của ống nối dưới tác động của xi lanh thủy lực, sao cho khoang lắp ống được bịt kín, sau đó bơm môi chất lỏng vào khoang lắp ống thông qua kênh chất lỏng trong đầu đẩy; Lúc này, khuôn trên di chuyển xuống dưới, tạo thành một khoang khuôn kín cùng với khuôn dưới.Cuối cùng, áp suất của bơm cao áp và chất lỏng điều khiển van tăng liên tục, và đầu đẩy đẩy ống nối vào trong.Thành ống biến dạng và dính dần vào thành trong của khuôn, tạo thành tee.
